硅膠與凝膠硬度及測試方法綜合說明
硅膠凝膠硬度，常用
邵氏硬度計測試。
1、常規硅膠硬度范圍
1）普通硅膠制品（如密封圈、硅膠管、模具等）：硬度為 30-80 Shore A，其中 40-70 Shore A 最為常見。
2）發泡硅膠：硬度低于 40 Shore A，甚至可低至 20 Shore A（需使用 Shore C 型硬度計或 Asker C 型）。
3）硬質硅膠（如工業密封件）：硬度可達 80-95 Shore A，部分配方可能需改用 Shore D 型測試。
2、凝膠硬度范圍
1）常規凝膠：硬度極低，通常為 0-20 Shore A，需使用 Shore OO 型或 Shore 00 型硬度計（超軟材料專用）。
2）醫用/工業凝膠：硬度范圍 5-30 Shore A，具體取決于配方（如軟質凝膠用 Shore C，硬質凝膠用 Shore A）。

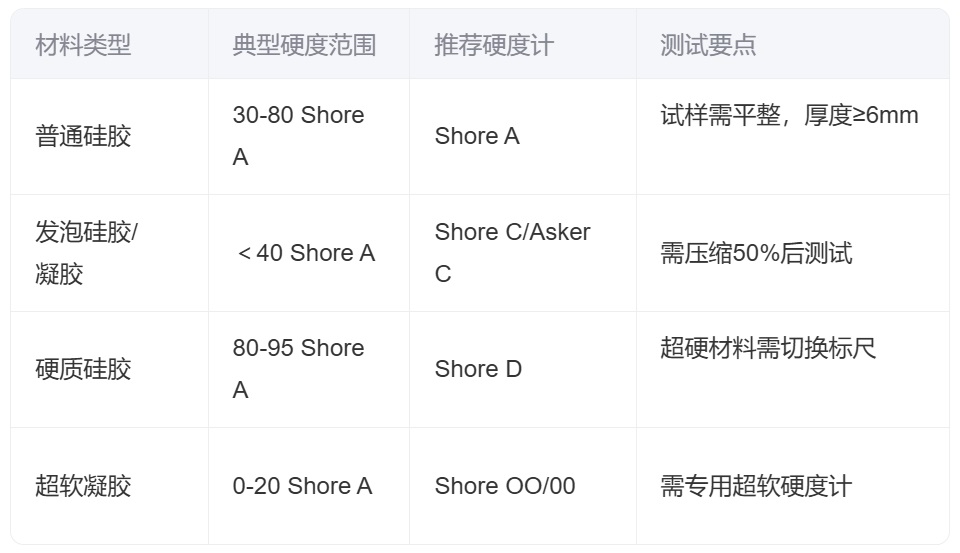

二、硬度計類型及適用場景
三、測試操作規范
通用要求
1、試樣厚度：硅膠需≥6mm，凝膠需≥4mm（避免底層硬面干擾）。
2、接觸時間：壓針垂直按壓表面后 15 秒讀取數據。
3、溫度控制：建議在 23±2℃ 環境下測試。
4、多點測量：取 3-5 次平均值以減少誤差。
特殊材料注意事項
1、硅膠管：需使用平整硅膠片代替管狀試樣（直接測管材易誤差）。
2、發泡材料：需預壓縮至50%厚度，再測剩余硬度。
四、應用場景參考
1、硅膠管（醫用/食品級）：硬度 40-70 Shore A，需 Shore A 型硬度計。
2、硅膠模具：硬度 50-60 Shore A（常用 Shore A 測試）。
3、工業密封凝膠：硬度 10-20 Shore A，推薦 Shore OO 型。
五、測試標準與設備校準
主要標準：
ASTM D2240（邵氏硬度測試）。
ISO 48-4（實驗室 IRHD 測試，與 Shore A 結果接近）。
設備校準：定期校驗彈簧壓力與壓針磨損，避免老化誤差。
以上結論綜合硅膠與凝膠的硬度特性及測試規范，需根據材料實際硬度范圍和形態選擇對應方法
