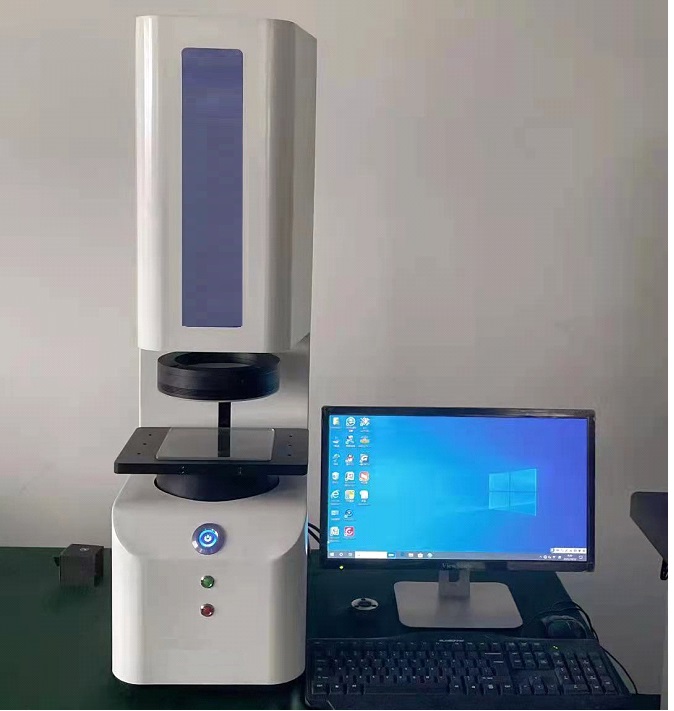

WVMQ-150系列（自動對焦）一鍵式快速測量儀
技術描述 Technical Description
A.主機 Machine：
WVMQ-150快速閃測儀系統是同類產品性能價格比非常好的一款測量儀器。它填補了傳統精密測量儀器和測量機之間的空白。尤其可以滿足工業生產對高性能測量產品的要求。
采用高精密直線導軌，減少工作臺移動誤差；通過工作臺移動拍照方式來無縫連接圖片，批量測量過程中，通過攝取單畫面視場產品圖像，能完美將不同畫面的圖像進行位移拼接。
該測量機的精度可以達到微米，令人感到驚奇的是操作非常簡單，即使操作者并不熟悉測量操作。該測量機所使用的測量軟件卓新智能專業一鍵式軟件具有用戶友好的界面操作方式，操作者在使用它幾個小時后就可以測量復雜的工件。
·主要特征:
-
自動圖像配準功能，無需定位工件，無需夾具，產品隨便擺放，實現自動識別測量；可同時識別多個測量工件并進行測量，輸出結果；
2） 圖像傳感器采用進口高清600萬像素CCD，與之搭配的Gige千兆以太網卡（傳輸率：1G/S）使得成像清晰、畫質細膩；
3）采用進口雙側遠心鏡頭，搭配平行遠心透射光（透射系統）、可程控四分區環形無影落射燈（落射系統）、同軸落射光及低角度無影落射光（選配光源），保證所需測量之產品成像的真實性，穩定性及觀察性，使得測量數據非常接近真實值，且重復測量數據也非常平穩，讓操作者不會因為數據差異較大而對測量之結果產生懷疑。
4）采用儀器控制器（分為內置和外置兩款），可直接與智能軟件搭配，從而使得儀器燈光控制、工作臺移動控制及相機曝光控制等變得非常簡單，操作得心應手。
5）整機內部骨架及工作臺采用航空鋁型材，保證儀器的穩定性；外罩采用ABS吸塑膠殼，天然無毒，整潔美觀。
6）采用choxion專業級一鍵式測量軟件，功能強大，操作直觀，加上國內軟件工程師的測試及調整，使得軟件操作更加人性化；且我們承諾，可根據客戶提出之測量要求，進行相應軟件修改。
·性能指標 Performance Specifications
行程范圍(mm)
|
外形尺寸(mm)
|
主機重量
(Kg)
|
被測工件最大重量
(Kg)
|
|
X |
Y |
Z |
Lx |
Ly |
Lz |
|
150 |
100 |
100 |
220 |
380 |
728 |
122 |
3 |
|
測量誤差 (mm) |
重復性 (mm) |
|
±5.0+ L/200 |
±3.0 |
·環境條件要求 Environment Specifications:
|
測量機室溫度要求： |
|
房間溫度 (溫控間) |
20±5℃ |
|
溫度梯度(時間) |
5 °C /24h |
|
測量機室濕度要求： |
|
空氣相對濕度 |
25-75％ |
|
電源要求： |
|
電壓 |
AC100~240V 50/60Hz |
|
頻率 |
50/60 Hz |
|
振動要求： |
|
測量機不能放置在重型機床設備附近，或基礎不牢固的地面。 |
備注：滿足環境條件要求的方法具體可參考《機房施工指南》
B.軟件系統 Software System
·choxion一鍵式測量軟件
-
軟件通過面補償校證，測量標準件重復精度可達0.003mm，重復測量產品精度可保證<0.005mm；
-
軟件基本設置（如校證數據，攝像機參數設置，光源設置及比例尺參數）都保存在config文件中，直接調用便可使用，不需客戶進行前期繁瑣設置。
-
編程簡單，類似于二次元手動測量的操作模式，完成編程以后，直接注冊保存為產品名稱，路徑可根據客戶意向保存，調用程序的時候，點擊編程名稱，圖片區會顯示相應程序產品的照片，方便客戶識別是否是所需調用的程序，另外增加了“查找”功能，在查找區域輸入程序名字，軟件會根據輸入的文字逐漸找到相應程序；且保存好的程序不會因為軟件或電腦變更而無法使用，當更換電腦或重裝軟件以后，將之前的編程打開便可使用，不需做任何設置。
-
軟件測量功能強大，除基本的畫線、畫，距離、角度、半徑直徑測量外，還增加求最高點、求交點、輪廓掃描，電子卡尺、面積、輪廓度、最長距、最短距、中心距等的功能。
-
增加了同一個產品不同面域分別編程功能，同一個產品編好程序以后，在它的子目錄下可以另外保存如：正上、左側、右側等六個面域名稱，調用一個程序即可測量同一個產品的不同面域，甚至可以在儀器工作臺上將同款產品擺放成不同面域，然后直接調用子目錄下面域程序，軟件便可進行相應測量。
-
編程修改簡單，如果之前編好的程序有問題或者產品有設變，可以將程序調出來，點擊“編輯”功能鍵，進行程序修改，改好以后點擊“保存”即可。
-
報表功能強大，可以設置產品公差，自動判斷合格與不合格；可以進行CPK分析；可以將設置好的常用表格保存在“公共報表”里，用的時候直接調出；可以將客戶自己做好的EXCEL母表導入到報表里，直接將測量數據輸出到指定單元格并在報表里得出分析。報表保存格式為：PDF、DOC、XLS、TXT等。
-
多種照明光源可選擇，使可測產品范圍更廣泛：除了標配的100*100平板光（目前市面上一鍵式常用透射光照明）外，底燈可選配平行遠芯光源；上燈除標配360無死角LED無影燈外，還可選配同軸光和低角度光，全方位解決各種產品測量時所需照明光線。
C.用戶現場的測量機安裝
負責測量機的安裝、調試以及測量機安裝現場的最終驗收。所有的包裝箱都需要在工程師監督和認可的情況下才能開啟。
只有當滿足了供貨方在《實驗室使用指南》中所要求的環境條件，才能進行測量機的安裝。
需方必須提供相應的機器吊裝設施及內部運送和拆裝所需的人力資源，供方負責機器吊裝設施及內部運送和拆裝過程中的技術指導。
D.培訓
一鍵式快速測量軟件培訓在機器安裝現場進行，時間為2人1天
-
設備技術參數清單
|
|
序號 |
說 明 |
名 稱 |
規 格 型 號 |
數量 |
備注 |
|
I. |
主機
|
主機 |
WVMQ-150測量主機 |
1 |
|
|
圖像傳感器 |
高清CCD 2000萬像素 |
1 |
|
|
測量范圍 |
150mm*100mm |
1 |
|
|
倍率 |
0.048X |
1 |
|
|
顯示單位 |
0.1μm |
1 |
|
|
測量精度 |
±5+ L/100 μm |
1 |
|
|
相機接口 |
Gige千兆以太網(傳輸率:1G/S) |
1 |
|
|
鏡頭 |
雙側遠心鏡頭 |
1 |
|
|
軟件版本 |
Choxion一鍵式專用軟件 |
1 |
|
|
照明系統 |
透射系統 |
遠心透光照射 (顏色:綠色) |
1 |
|
|
選配：落射系統 |
可程控LED (顏色:白色) |
1 |
|
|
|
|
1 |
|
|
|
|
1 |
|
|
電源電壓 |
AC100~240V 50/60Hz |
1 |
|
|
相機電壓 |
輸出/ 額定負荷 DC24V0.6A 以下 |
1 |
|
|
II. |
軟件系統 |
基本軟件
|
CHOXIONPRO3.0一鍵式專用軟件 |
1 |
|
|
USB 加密狗 |
1 |
|
-
配置清單（標準）
|
貨品名稱
|
型 號
|
數量
|
備注
|
|
主機 |
WVMQ-150 |
1 |
|
|
主機主要部件 |
載物臺 |
1 |
|
|
載物器具 |
機臺玻璃 |
1 |
|
|
控制箱 |
可程數字光源系統（內置） |
1 |
|
|
計算機 |
專用計算機+21“液晶顯示器 |
1 |
|
|
鏡頭 |
雙側遠心鏡頭 |
1 |
|
|
攝像機 |
高清CCD2000萬像素 |
1 |
|
|
軟件 |
一鍵式專用軟件
（加密狗） |
1 |
|
|
資料 |
用戶說明書（光盤） |
1 |
|
|
下光源 |
平行遠心光源 |
1 |
|
|
（C )軟件功能介紹 |
|
基本測量功能 |
點、線、圓、多點線、多點圓、自動圓、樣條曲線、弧、多段圓、自動R角、輪廓掃描 |
|
標注功能 |
對齊標注、垂直標注、角度標注、半徑/直徑標注、面積標注、螺紋中徑 |
|
形位公差 |
直線度、真圓度、對稱度、輪廓度等 |
|
虛擬構造 |
中心線、平分線、切點、圓線切點、圓圓中心、線線中心、最高點、最低點 |
|
參數設置 |
字體、顏色、識別模式、公差大小、操作權限 |
|
報表功能 |
SPC分析報告（CPK，CA，PPK，CP，PP值，制程能力分析，X管制圖，R管制圖） |
|
軟件定制 |
CAD導入輪廓曲線分析，自動化管理鏈接，APP管理應用 |
|
檢測數量 |
999個數據/秒 |
|
模板數量 |
不限 |
|
驅動模式 |
可程控電機 |
|
（D）其他要求 OTHER REQUIREMENTS LIST |
|
序號 |
名 稱
|
說 明
|
地 點 |
人 數 |
天 數 |
備注
Notes |
|
I. |
培 訓 |
提供測量機應用操作培訓。
|
客戶現場 |
2 |
1 |
|
|
II. |
安 裝 |
包括測量機的安裝、調試以及測量機安裝現場的最終驗收。 |
|
III. |
保 修 期 |
測量機在買方調試驗收合格后，免費保修12個月。 |
