端淬試驗手動樣品臺

 產品用途：端淬試驗手動樣品臺，按照標準DIN 50191/ISO 642和GB/T225 “鋼淬透性的末端淬火試驗方法（Jominy 試驗）”，實現淬透性曲線手動測量，該手動臺實現端淬試樣測量時的手動移動。

特點：
         1. 試樣裝卡方便，定位準確
         2. 手動移動樣品到下一步測量位置，移動快捷、距離精確
         3,  測量點數及測量位置可設定
    技術參數：
         1、 該手動臺可方便安裝到各種型號的洛氏、維氏硬度計；
         2、 重復定位精度：0.01毫米；
         3、 控制移動方式：移動手柄。
         4、 測量位置：
                   一般淬透性鋼
             步 序 1 2 3 4 5 6 7 8
             到端點距離（mm） 1.5 3.0 5.0 7.0 9.0 11.0 13.0 15.0

       步 序 9 10 11 12 13 14 15
             到端點距離（mm） 20.0 25.0 30.0 35.0 40.0 45.0 50.0
                   低淬透性鋼
             步 序 1 2 3 4 5 6 7 8
             到端點距離（mm） 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0
             步 序 9 10 11 12 13 14 15 16
             到端點距離（mm） 9.0 10.0 11.0 13.0 15.0 20.0 25.0 30.0
             其他測量點及其測量位置，用戶可自行移動。
二、淬透性的測定方法
試驗時，先將標準試樣加熱至奧氏體化溫度，保溫30～40min，然后迅速放在端淬試驗機上端淬淬火。結束后，取下試樣，按照國家標準的規定，進行硬度測量，最終得出端淬曲線。

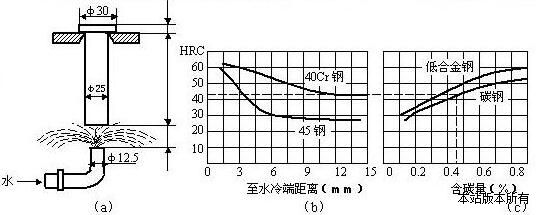

末端淬火試驗測定鋼的淬透性曲線

（a）噴水裝置；（b）淬透性曲線舉例；（c）鋼的半馬氏體區（50%M）硬度與鋼的含碳量的關系
